1. 問題來源

　　落地鏜產品中，在減速機上安裝有兩個零件——齒輪和過渡法蘭，裝配車間組裝這兩個零件時，通常先將過渡法蘭把在減速機座上，然后按相同標記位置將齒輪把在過渡法蘭上，再用鉸制孔螺釘將兩件擰在一起，把完螺釘后，打齒圈的徑向跳動、跳動公差基本都在0.08mm以上，返修率高達95%以上。裝配完的情況如圖1所示。

圖　1

2. 原因分析

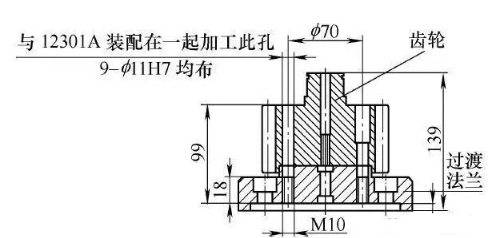

　　齒輪和過渡法蘭組裝配合如圖2 所示， 在立式加工中心VMC850上加工，以過渡法蘭的一端面為裝置面，墊上墊鐵，壓板壓在齒輪面上， 按齒輪上的小外圓找正，開始鉆擴鉸孔9個φ 11H7，同時螺紋底孔也在立式加工中心完成，兩件成組鉆的孔打上相同標記，9個M10在搖鉆上攻螺紋，去毛刺后入庫。

圖　2

　　（1）用鉆頭鉆9個M10底孔螺紋，兩件從上到下一起完成，上面齒輪的9個φ 11H7是擴、鉸加工完成的，鉸刀往往順著孔的形狀，不能保證他們與螺紋底孔同軸。

　　（2）攻螺紋是在搖鉆上完成的，絲錐也是順著孔攻螺紋，很難保證圖樣要求。

　　（3）裝配時，當齒輪和過渡法蘭用9個鉸制孔螺釘把在一起后， 打齒圈徑向跳動， 超差0.08mm以上。

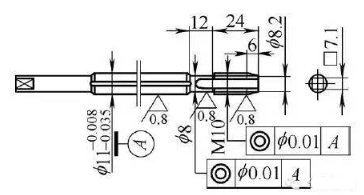

　　為避免加工后出現返修現象，改進加工工藝方法，設計了一款專用帶導向的絲錐（見圖3）。

圖　3

3. 導向絲錐結構特點

　　兩種零件均為鋼件， 所以導向絲錐的材料采用整體高速鋼W18Cr4V，根據兩種零件組合后的整體加工深度，設計出導向絲錐全長，按照改進后的工藝要求，導向絲錐帶有以孔φ 11H7為導向的導向外圓，由于導向部分長，導向外圓上開有排氣槽，一是減少孔與桿接觸面積，二是便于潤滑。

　　導向絲錐采用導向功能，在攻螺紋的時候，通過導向外圓導向，使φ 11H7孔與絲錐孔同軸，有利于提高零件的加工精度。由于兩種零件組合加工，所攻螺紋孔深，攻螺紋時切削參數合理給出，才能保證順利攻螺紋。因此給定主軸轉速n =100r/min，進給量f =150mm/r，采用鉛油做切削液。加工后， 在齒輪面和過渡法蘭面上的相同方向打上相同標記，成組入庫。

4. 結果驗證

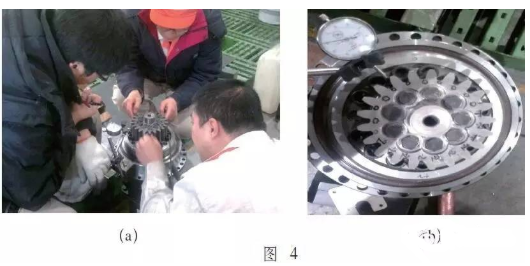

　　裝配前， 過渡法蘭和齒輪先拆下， 先將過渡法蘭把在減速機上， 把表吸在減速機上，表指針指在過渡法蘭與齒輪配合的外圓上，轉動減速機看表針跳動情況，經調整各螺栓后，過渡法蘭外圓跳動0.01mm以內，然后再將齒輪按照相同標記位置配合在過渡法蘭上，接著用鉸制孔螺釘將兩件擰在一起，打齒圈徑向跳動，一半齒圈的跳動公差在0.07mm以上，一半齒圈的跳動公差在0.02mm以內，重新調整個別的鉸制孔螺釘，然后再打表，齒圈徑向跳動在0.02mm以內，滿足裝配要求（見圖4）。

　　通過對用戶4臺落地鏜產品中減速機上各件進行跟蹤安裝，發現改進前完成一套減速機上各件安裝（包括加修、誤工時間）需要7天，改進后完成一套減速機上各件安裝需要3.5h，提升裝配效率93%。

　　導向絲錐通過實際驗證，不僅提高了零件加工質量，也提高了裝配加工效率，保證整體機床精度。導向絲錐設計簡單，制造方便，使用效果好，制造成本低。
