設計目的

　　工裝、夾具、檢具是為提高機械產品批生產的效率及保證機械產品的質量穩定性，從而達到降低產品生產成本的目的。因此工裝、夾具、檢具的設計制造要無條件的服從這個目的。

設計考慮

　　工裝、夾具、檢具一般都為單件、套生產，但使用時間一般要求較長，模具類工裝主要考慮使用壽命，維護保養條件等。夾具類工裝主要考慮使用方便、安全、高效、可靠。檢具類工裝主要考慮使用方便、可靠、方便維護保養等。

　　鑒于上述原因工裝、夾具、檢具類工裝設計時成本問題要讓位于安全、高效、可靠、壽命、使用方便等因素。

材料選擇標準

　　設計時盡量利用成熟的標準件（如導柱、導套、緊固件、彈簧、五金件、氣缸、液壓缸、標準模架、快速夾頭等）。

　　對主要零件的設計要仔細設計金屬材料與熱處理的種類（如：調質、高頻、滲碳淬火、滲氮淬火）的匹配及硬度選擇，特別要考慮到熱處理后零件變形的預防，相互有摩擦的零件要考慮硬度匹配及必要的潤滑措施。

　　表面處理要根據零件的功能仔細設計鍍層的厚度及種類（鍍鋅、鍍鎳、鍍光亮鉻、陽極化、硬質陽極化、導電陽極化、鍍硬鉻、發藍等）。

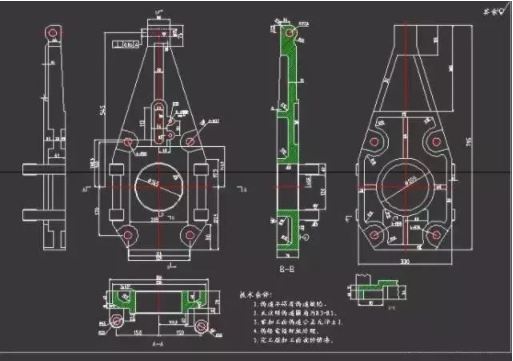

工裝、夾具、檢具設計的基礎要點

1、機械零件的裝夾方式

ａ直接找正裝夾

　　效率低，找正精度較高；適用單件小批量且形狀簡單的工件。

下圖中四爪卡盤本身即是一種夾具，只不過是一種通用夾具而已。

ｂ劃線找正裝夾

　　通用性好，但效率低，精度不高；適用于單件小批量且形狀復雜的鑄件

2、零件在夾具中定位后的夾緊三原則

ａ.零件在工裝夾具中定位后的不移動原則

　　選擇夾緊力的方向指向定位基準（第一基準），且夾緊力的大小應足以平衡其它力的影響，不使零件在加工過程中產生移動。

ｂ.零件在工裝夾具中定位后的不變形原則

　　在夾緊力的作用下，不使零件在加工過程中產生精度所不允許的變形，必須選擇合適的夾緊部位，調整好壓板和零件的接觸狀態，施以合適的壓緊力。

ｃ.零件在工裝夾具中定位后的不振動原則

　　確保支承和夾緊體系的剛性，夾緊部位應盡量靠近零件的加工區域，以避免零件和夾緊系統的振動。

　　一般來講，對粗加工用的夾具，選用較大的夾緊力，主要考慮零件的不移動原則，對精加工用的夾具，選用較小的夾緊力，主要考慮零件的不變形和不振動原則。
