京瓷提供種類豐富的板對板連接器，并不斷加快創新步伐，推出浮動式板對板連接器“8152系列”，主要用于車載設備。為提高產品可靠性，京瓷還開發了各種獨特的構造，諸如抗震抗摔夾持結構、提高端子集中負重結構等等。
8152系列是間距0.4mm、嵌合高度3.5mm的低背、能進行高速傳輸?shù)母?dòng)式板對板連接器。支持高速傳輸規格：MIPI D-PHY(2.5Gbps) 、PCI Express Gen2 (5Gbps) & 3 (8Gbps)，滿足車載設備的高性能要求。可浮動連接器的外側采用屏蔽框架式結構，適用于高牢固性的車載設備。且可在－40℃~＋105℃嚴苛的車載溫度環境中使用。適用于毫米波雷達、激光雷達LiDAR、攝像頭等設備。
嵌合高度 | 3.5mm |
芯數 | 20～40 |
連接方式 | 垂直嵌合-垂直嵌合 |
金具 | 有 |
基板安裝方式 | SMT |
間距 | 0.4mm |
額定電流 | DC 0.3A/Contact |
額定電壓 | DC 30V/Contact |
耐壓值 | AC 250Vrms、1min. |
通過內部空間優化的可浮動設計，嵌合高度3.5mm的低背、寬度4.3mm，X,Y方向±0.4mm可浮動，Z方向容差±0.3，適用于狹小空間內高可靠性的車載設備。
[30PIN外形尺寸 : 9.3mm(L) X 4.3mm(W) X 3.5mm(H)]
支持高速傳輸規格：MIPI D-PHY(2.5Gbps) 、PCI Express Gen2 (5Gbps) & 3 (8Gbps) 。

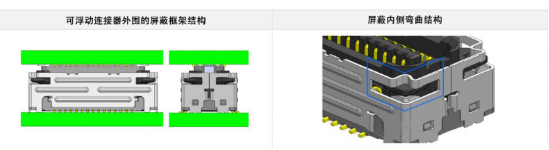

可浮動連接器外圍的屏蔽框架結構，有效防止外來噪聲對于連接器的信號傳輸造成一些干擾影響之外，可防止外力對內部結構造成的損壞。通過屏蔽內側彎曲結構，可限制插拔時垂直方向的滑動，抑制破損風險。
在符合IATF 16949的工廠制造，IATF 16949是一家專門從事汽車行業的質量管理體系
對應自動貼片。浮動側1,200個/卷，非浮動側2,400個/卷
對應RoHS指令、無鹵素要求
端子材質：銅合金
膠座材質：耐熱樹脂
工作溫度范圍：-40℃～+105℃
